возможно изготовление из листов большей толщины и других марок сталей

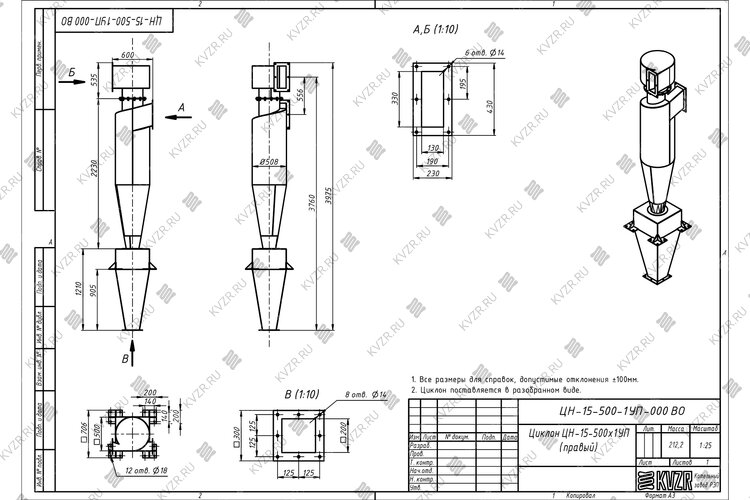

Циклон ЦН-15-500-1УП чертеж
Технические характеристики циклона ЦН-15-500-1УП
Тип циклона Циклон ЦН 15
Вид ЦН 15-500
Марка ЦН-15-500-1УП
Массовая концентрация пыли в очищаемом газе, не более: для слабослипающихся пылей, г/м³1000
Массовая концентрация пыли в очищаемом газе, не более: для среднеслипающихся пылей, г/м³250
Температура рабочей среды до, °С400
Коэффициент гидравлического сопротивления 140
Внутренний диаметр корпуса циклона ЦН, мм500
Количество циклонов в группе, шт1
Площадь сечения цилиндрической части корпуса (группы корпусов), м²0.2
Скорость, м/с2.5-4
Рабочее сопротивление, Па578-1478
Камера очищенных газов Есть
Вид камеры очищенных газов Улитка
Количество камер очищенных газов 1
Вид пылесборного бункера Пирамидальный
Количество пылесборных бункеров, шт1
Объем пылесборного бункера, м³0.19
Размер пылевыгрузного окна бункера, мм200х200
Размеры циклона ЦН (с учетом бункера): длина*ширина*высота, мм700х700х3975
Масса блока циклонов, кг213
Бренд KVZR
Производительность циклона, м³/чот 1770 до 2830
Циклоны ЦН 15 500 1УП в Краснодаре
Циклоны ЦН 15 500 1УП используются для очистки аспирационного воздуха, а также для сухой очистки газов и воздуха, выделяющихся при некоторых процессах производства (обжиг, агломерация, сушка, сжигание топлива и т.д.). Пылеуловитель применяется: на предприятиях черной и цветной металлургии, в химической, нефтяной, машиностроительной промышленности, а также пылеуловитель эффективен на предприятиях энергетики, при производстве строительных материалов и т.д.
Циклоны типа ЦН 15 500 1УП НИИОГАЗ являются самым простым видом пылеуловителей. Важно отметить, что циклоны могут использоваться для безотходного производства, так как некоторые виды пыли, что собраны этим пылеуловителем возможно подвергнуть переработке.
Применение циклонов золоуловителей ЦН-15-500-1УП не разрешено во взрывоопасных средах; не рекомендуется их применять также для улавливания больших частиц пыли, особенно при небольших диаметрах циклонов. Степень очистки газов с помощью пылеуловителя во многом зависит от размера частиц пыли, чем больше их размеры, тем эффективней очистка.
Циклоны серии ЦН 15 500х1УП устройство
Циклоны пылеуловители ЦН 15 500 1УП изготавливают одиночного исполнения. Одиночные циклоны могут быть только с улиткой.
Одиночные циклоны существуют только с вращением "правого" типа.
Бункер циклона ЦН 15 500х1УП делаются в форме пирамиды.
В технической характеристике представлены значения производительности циклона пылевого ЦН 15 500 1УП, относящиеся к скорости в цилиндрической части циклона (скорость составляет 2,5 и 4,0 м/с). В обычных условиях нормальной считается скорость 4,0 м/с. Скорость 2,5 м/с лучше всего принимать при работе с абразивной пылью.
В зависимости от температуры вокруг циклона, оборудование производится из углеродистой стали (температура менее -40 °С) и низколегированной стали (при температуре ниже -40 °С).
Конфигурация пылеуловителя рассчитана на температуру до 400 °С и разряжение (относится к давлению) 5(500) кПа (кгс/м2). Циклоны могут закрепляться как на нагнетании, так и на всасывающей линии вентилятора. В зависимости от этого одиночный циклон ЦН 15 500 1УП выпускается с улиткой на выходе очищенного воздуха или зонтом. При фильтрации воздуха от абразивной пыли, которая вызывает износ крыльчаток вентилятора, циклоны рекомендуется устанавливать перед вентилятором.
Циклон ЦН-15-500-1УП изготавливается согласно ГОСТ Р 51708-2001.
Принцип работы циклона ЦН 15 500 1УП
Выделение частиц из воздушной (газовой) среды происходит в основном под воздействием центробежной силы, возникающей при вращении воздушного потока в корпусе аппарата. Запыленный воздух входит в аспирацию циклон ЦН 15 500 1УП через тангенциальный патрубок и, приобретая вращательное движение, опускается винтообразно вниз вдоль внутренних стенок цилиндра и конуса. Небольшая часть этого потока, в котором сконцентрированы пылевые частицы, движется в непосредственной близости от стенок циклона и поступает через пылеотводящее отверстие в пылесборный бункер, где происходит осаждение и накопление пылевых частиц.
Под пылесборным бункером установлен пылевой затвор. Пылевой затвор служит для периодической или непрерывной разгрузки уловленной пыли из пылесборного бункера.
В центральной зоне циклона воздушный поток, освобожденный от пыли, поднимается винтообразно вверх и удаляется через выхлопную трубу наружу.
Рекомендации по использованию циклонов типа ЦН 15 500х1УП
Для увеличения срока эксплуатации одиночных циклонов марки ЦН 15 500х1УП, которые подвергаются абразивному износу, в местах наибольшего износа (во входной и в нижней части корпуса) необходимо приваривать дополнительные листы с наружной стороны стенок циклонов. Циклоны диаметром меньше 800 мм по причине повышенного износа не рекомендуется применять для улавливания абразивной пыли.
При использовании аппарата циклона ЦН-15-500-1УП должна быть гарантирована непрерывная выгрузка уловленной пыли. При этом уровень пыли в бункерах не должен превышать уровень плоскости, которая отстоит от крышки бункера на 0,5 диаметра циклона.
Условное обозначение циклона ЦН 15 500 1УП
Ц - обозначение циклона
Н - обозначение конструкции НИИОгаза
15 - наклон входного патрубка относительно горизонтали (угол наклона в градусах)
500 - обозначается внутренний диаметр цилиндрической части циклона (в мм.);
1 - количество циклонов в группе
У - камера очищенного газа - "улитка"
П - пирамидальная форма бункера
Основные параметры циклона ЦН-15-500-1УП
Температура очищаемого газа, °С не более 400
Давление (разрежение), кПа (кгс/м2) не более 5 (500)
Массовая концентрация пыли в очищаемом газе, г/м3:
для слабослипающихся пылей не более 1000
для среднеслипающихся пылей 250
Коэффициент гидравлического сопротивления:
с "улиткой" - 175;
со сборником - 182;
для одиночных циклонов - 147.
Габаритные и присоединительные размеры циклона ЦН 15 500 1УП
Наименование
L
B
H
H1
H2
H3
D
D1
E
Циклон ЦН 15-500-1УП
790
790
3665
2615
3010
460
500
290
700
Наименование
F
a
b
L1
L2
B1
B
B1
Масса, кг
Циклон ЦН 15-500-1УП
700
340
140
360
540
185
200
310
370
Циклон марки ЦН-15-500-1УП монтаж
Монтаж циклона золоуловителя ЦН-15-500-1УП производится согласно проектной документации, необходимо обеспечить беспрепятственный подход к золосливному отверстию пылесборного бункера. При монтаже подводящего газового тракта не допускается резких перегибов газоходов, резких сужений или расширений, что ведет к существенным искажениям пылегазового потока, образованию завалов и потерям давления. Отводящие газоходы приварить к боковым стенкам циклона пылеуловителя ЦН 15 500 1УП с центрированием по выходным отверстиям.
Подводящие и отводящие газоходы не должны передавать нагрузок на фланцы циклона.
Купить циклон ЦН 15 500 1УП
Завод изготовитель циклонов предлагает купить циклон ЦН 15 500 1УП в Краснодаре, для этого вы можете сделать заявку в отдел сбыта по телефону (38-52) 29-97-41 (42), либо оформить заказ онлайн. Наши менеджеры дадут консультацию и рассчитают стоимость доставки до вашего региона и населенного пункта.
Дополнительное вспомогательное оборудование для работы циклона ЦН-15-500-1УП
Для эффективной и надежной работы циклона ЦН-15-500-1УП в вашей котельной вам потребуется дополнительное оборудование - затвор-мигалка МГ-300, газоход циклона, постамент циклона.
Производим постаменты и опоры циклонов по индивидуальному заказу.
Цена 50 000 рублей с НДС
Дополнительные услуги
Сертификат и качество циклона ЦН-15-500-1УП
Циклоны и золоуловители производства Котельный завод "РЭП" соответствуют строгим стандартам качества и безопасности.
Циклоны имеют декларацию соответствия Техническим регламентам Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования».
Промышленный циклон ЦН-15-500-1УП включен в реестр российских производителей промышленного оборудования Минпромторг и имеют реестровую запись номер № 10729654 от 14.10.2025, сроком действия до 13.10.2028 подтверждающую российское происхождение продукции.
Промышленный циклон ЦН-15-500-1УП имеет гарантийный срок 24 месяца и срок работы при соблюдении правил монтажа и эксплуатации оборудования 10 лет.
.jpg
Сертификат на золоуловители
.jpeg
Сертификат о происхождении товара (форма СТ-1)
Отзывы о продукции
Отзыва о товаре пока нет, будьте первыми!
Циклоны являются наиболее распространенным газоочистным оборудованием. Циклон производит очистку газов в самых различных отраслях промышленности: в черной и цветной металлургии, химической и нефтяной промышленности, промышленности строительных материалов, энергетике и других. При небольших капитальных затратах и эксплуатационных расходах, циклоны в зависимости от характеристик улавливаемой пыли, типа и режима работы обеспечивают эффективность очистки газов и пылеулавливания 80-95 %.
Циклоны отличаюся углом наклона входного патрубка и как следствие эксплуатационными характеристиками. Подробная таблица различий между наиболее распространенными типами циклонов НИИОГАЗ: ЦН-11, ЦН-15 и ЦН-24. Таблица сфокусирована на ключевых конструктивных и эксплуатационных параметрах, определяющих выбор для конкретной задачи очистки воздуха от пылей на производстве.
Параметр / Характеристика
Циклон ЦН-11
Циклон ЦН-15 (Самый распространенный)
Циклон ЦН-24
1. Основное назначение и эффективность
Высокоэффективная очистка от средне- и мелкодисперсной пыли. Обладает повышенным гидравлическим сопротивлением для достижения лучших результатов.
Универсальная очистка от пыли средней дисперсии. Оптимальное сочетание эффективности, сопротивления и габаритов. «Золотая середина» и самый популярный тип.
Очистка от крупнодисперсной и волокнистой пыли. Специализированная конструкция для пыли, склонной к зависанию и забиванию. Имеет укороченный конус.
2. Коэффициент гидравлического сопротивления (ξ)
Наибольший (оптимизирован для эффективности). ξ ≈ 105 (для одиночного циклона). Высокие энергозатраты на перемещение газа.
Средний. ξ ≈ 80 (для одиночного циклона). Баланс между очисткой и расходом энергии.
Наименьший. ξ ≈ 60 (для одиночного циклона). Энергетически более экономичен.
3. Фракционная эффективность
Наилучшие показатели по улавливанию мелких фракций (например, частиц размером 5-10 мкм).
Хорошая эффективность для средних и крупных фракций (от 20 мкм и выше). Для мелкой пыли уступает ЦН-11.
Эффективность улавливания крупной (> 30-50 мкм) и волокнистой пыли. Для мелкой пыли — низкая.
4. Конструктивные особенности (ключевое отличие)
Удлиненный цилиндрическая часть и коническая часть. Это увеличивает путь газа и время отделения частиц, повышая эффективность.
Стандартные пропорции цилиндрической и конической частей. Классическая, отработанная конструкция.
Укороченный (обрубленный) конус и измененная выхлопная труба. Это предотвращает зависание и налипание волокнистых материалов в нижней части.
5. Оптимальная скорость во входном патрубке
~ 4,0 - 4,5 м/с
~ 3,5 - 4,0 м/с
~ 3,5 - 4,0 м/с (для предотвращения выноса волокон)
6. Область применения (типичные примеры)
Очистка дымовых газов от золы (1-я или 2-я ступень)
Цементная и абразивная пыль (где требуется высокая степень очистки)
Пыль от сухого помола в химической промышленности
Деревообработка (опилки, стружка)
Металлообработка (абразивная и металлическая пыль)
Зернопереработка (мучная, зерновая пыль)
Производство строительных материалов
Текстильная и легкая промышленность (хлопковая, шерстяная, льняная пыль)
Деревообработка с большим количеством мелкой стружки и волокон (шероховальные станки, производство ДВП)
Переработка табака, чая, трав
Улавливание крупных опилок и щепы
7. Склонность к забиванию
Средняя. Не рекомендуется для сильно слипающейся или волокнистой пыли.
Средняя. Универсален, но для волокнистых материалов не оптимален.
Низкая. Специально разработан для предотвращения забивания и зависания пыли в конусе.
8. Компоновка в группы (батареи)
Применяется, но из-за высокого сопротивления батарея требует мощного вентилятора.
Широко применяется. Стандартные батареи: ЦН-15-300х4, 600х8, 800х8 и т.д.
Применяется, но менее распространена, чем у ЦН-15. Чаще используется как одиночный аппарат или в сдвоенном варианте.
Краткий итог для выбора пылеуловителя ЦН для системы аспирации на производство:
Выбирайте ЦН-11, если:
Стоит задача максимально возможной очистки от относительно мелкой пыли, а повышенные энергозатраты оправданы.
Выбирайте ЦН-15, если:
Нужен универсальный, надежный и наиболее распространенный аппарат для улавливания основной массы промышленной пыли (стружка, абразивы, минеральная пыль). Это решение в 80% случаев.
Выбирайте ЦН-24, если:
Основная проблема — волокнистая, длинноволокнистая или крупная сыпучая пыль, склонная к забиванию обычных циклонов (текстиль, лен, табак, щепа). Его главное преимущество — надежность и самоочистка при работе со сложными материалами.
На каких предприятиях применяются циклоны ЦН 15?
Благодаря надежности, простоте конструкции и отсутствию движущихся частей, циклоны ЦН 15 нашли широчайшее применение в различных отраслях промышленности.
Деревообрабатывающая и мебельная промышленность: Предприятия: Лесопилки, цеха по производству мебели, окон, дверей, плит (ДСП, ОСБ, МДФ, ДВП). Задача: Улавливание опилок, древесной стружки и шлифовальной пыли от станков (форматно-раскроечных, фрезерных, шлифовальных, рейсмусовых).
Металлообработка и машиностроение: Предприятия: Металлообрабатывающие цеха, литейные производства, кузницы, заводы по производству металлоконструкций. Задача: Очистка воздуха от абразивной и металлической пыли после шлифовки, заточки, дробеструйной обработки, от окалины.
Строительная и горнодобывающая промышленность: Предприятия: Цементные заводы, заводы ЖБИ, гипсовые комбинаты, карьеры, дробильно-сортировочные комплексы. Задача: Улавливание цементной пыли, песка, гипса, минерального порошка на участках перегрузки, дробления и помола.
Пищевая и сельскохозяйственная промышленность: Предприятия: Мукомольные и крупяные комбинаты, элеваторы, комбикормовые заводы, сахарные заводы. Задача: Очистка воздуха от мучной, зерновой, сенной пыли в процессе транспортировки, разгрузки и переработки сырья.
Химическая и производство строительных материалов: Предприятия: Заводы по производству пластмасс, сухих строительных смесей, керамики, изоляционных материалов. Задача: Улавливание полимерной, полистирольной пыли, пыли от сыпучих химических продуктов.
Энергетика: Предприятия: Промышленные и коммунальные котельные, работающие на твердом топливе. Задача: Предварительная грубая очистка дымовых газов от летучей золы (часто в качестве первой ступени перед более тонкой очисткой).
От какой пыли и загрязнений очищает воздух циклон ЦН?
Циклоны типа ЦН 15 эффективно улавливают сухую, неслипающуюся, волокнистую и абразивную пыль со средней и крупной дисперсией. Они предназначены для работы с запыленными воздушными или газовыми потоками.
Основные виды улавливаемых пылеуловителем ЦН 15 загрязнений:
Древесная пыль и стружка — на участках деревообработки, лесопиления, производства мебели, ДСП, ДВП.
Металлическая пыль и окалина — от шлифовки, заточки, обработки металлов, кузнечного производства.
Пластмассовая и полимерная пыль — при дроблении, переработке и обработке пластиков.
Текстильная и волокнистая пыль — на предприятиях легкой промышленности.
Зола и угольная пыль (при определенных условиях) — на котельных, углеподаче.
Важно: Циклоны ЦН имеют ограничения. Они не эффективны для улавливания липких, влажных, маслянистых веществ, а также для тонкодисперсной пыли (менее 10-20 мкм). Для таких задач требуются другие типы фильтров (рукавные, электрофильтры).
